تتطلب معالجة المواد الصناعية أكثر بكثير من مجرد فهم أساسي للفيزياء المغناطيسية. تحتاج مرافق التصنيع الحديثة إلى حلول واقعية وعالية السعة. تواجه الصناعات الثقيلة مثل تصنيع الصلب والتعدين وبناء السفن تحديًا مستمرًا وعالي المخاطر كل يوم. ويجب عليهم تقليل الوقت اللازم للتجهيز الميكانيكي مع زيادة سلامة المشغل واستقرار الحمل إلى أقصى حد. لا يمكنك الاعتماد على طرق الرفع البطيئة التي عفا عليها الزمن عند نقل ألواح فولاذية متعددة الأطنان أو خردة معدنية غير منتظمة.
إن فهم الآليات الداخلية للمغناطيس الكهربائي للرفع يؤثر بشكل مباشر على اختيار المعدات الخاصة بك. كما أنه يملي عليك الامتثال الشامل للسلامة والكفاءة التشغيلية. عندما تعرف بالضبط كيف يتفاعل التدفق المغناطيسي مع سبائك الفولاذ المختلفة، يمكنك منع انخفاض الأحمال الكارثية. ومن خلال إتقان هذه المبادئ الأساسية، يمكنك تحويل سير العمل الخطير الذي يتطلب عمالة مكثفة إلى عملية تلقائية مبسطة. وسوف نستكشف كيفية عمل هذه الأجهزة القوية في ظل الظروف الصناعية القاسية. سوف تتعلم كيفية تقييم المواصفات الفنية، وتخفيف المخاطر البيئية، واختيار تقنية المعالجة المغناطيسية المناسبة لمنشأتك بثقة.
تعتمد مغناطيسات الرفع الصناعية الصناعية على التيار المباشر (DC) الذي يتدفق عبر ملفات النحاس/الألومنيوم الداخلية لتوليد تدفق مغناطيسي عميق، مما يتطلب طاقة مستمرة للحفاظ على الثبات.
توفر المغناطيسات الكهربائية الدائمة (EPM) بديلاً باستخدام الكهرباء فقط لتبديل الحالة المغناطيسية، مما يوفر وسائل أمان جوهرية أثناء فقدان الطاقة.
حمل العمل الآمن (SWL) ليس مطلقًا؛ يتم تحديد قدرة الرفع بشكل كبير من خلال سمك المادة، وظروف السطح (فجوات الهواء)، ودرجات حرارة التشغيل.
يتطلب الامتثال لأطر السلامة (على سبيل المثال، الصحة والسلامة والبيئة وإدارة السلامة والصحة المهنية) وسائل أمان متكاملة عند الفشل، وعوامل أمان متغيرة (عادةً من 2:1 إلى 3:1)، واختبار حمل صارم.
لكي نقدر الرفع المغناطيسي الصناعي بشكل كامل، يجب علينا أن ننظر إلى داخل هيكل الخدمة الشاقة. يعطي التصميم الهيكلي لهذه الوحدات الأولوية للمتانة القصوى والقوة المغناطيسية المركزة. يحمي الغلاف الفولاذي الخارجي القوي المكونات الداخلية الدقيقة من التأثيرات الوحشية الشائعة في المسابك وساحات الخردة. والأهم من ذلك، أن هذا الغلاف يعمل كجزء أساسي من الدائرة المغناطيسية، مما يساعد على توجيه المجال المغناطيسي نحو الأسفل نحو الحمولة.
تتكون البنية الداخلية من عدة مكونات مهمة تعمل في انسجام تام:
الغلاف الفولاذي الخارجي: يوفر حماية عالية التأثير ويعمل كمسار عودة التدفق المغناطيسي الأساسي.
ملفات الأسلاك: توجد ملفات النحاس أو الألومنيوم الملفوفة بإحكام داخل الغلاف. يوفر النحاس توصيلًا كهربائيًا فائقًا، بينما يقلل الألومنيوم من الوزن الإجمالي للمغناطيس.
النواة الفولاذية المركزية: يعمل هذا القطب المركزي الصلب كنقطة انبعاث أولية للمجال المغناطيسي.
مركب العزل والتأصيص: تقوم الراتنجات الصناعية بتغليف الملفات، مما يمنع دخول الرطوبة ويحمي من الصدمات الميكانيكية.
عندما يقوم نظام التحكم بتطبيق التيار المباشر (DC) على الملفات الداخلية، تتدفق الكهرباء بنمط دائري. تخلق هذه الحركة مجالًا مغناطيسيًا ضخمًا وعالي التركيز. تعتمد قوة هذا المجال بشكل مباشر على عدد لفات الملف وشدة التيار. على عكس المغناطيس الدائم البسيط، يُظهر عالي التحمل المغناطيس الكهربائي قوة اتجاهية عالية. يركز النظام التدفق المغناطيسي مباشرة على الحمولة المغناطيسية.
يحدث السحر عندما تتفاعل الحمولة الفولاذية مع المغناطيس. يصبح الحمل نفسه الجسر الأخير في النظام. يكمل الدائرة المغناطيسية بين القطب المركزي والغلاف الخارجي. في هذه اللحظة، تتحول الكتلة الفولاذية أو الخردة المعدنية حرفيًا إلى امتداد للمغناطيس نفسه. نقوم بتصميم وحدات صناعية لاختراق التدفق العميق بدلاً من مجرد الالتصاق على مستوى السطح. يضمن الاختراق العميق أن يستحوذ المجال المغناطيسي على سماكة لوح الفولاذ السميك بالكامل. إذا أمسك النظام بالسطح فقط، فإن الوزن الأساسي لكتلة ضخمة يمكن أن يتسبب في تمزق السلامة الهيكلية للفولاذ نفسه أثناء الرفع.

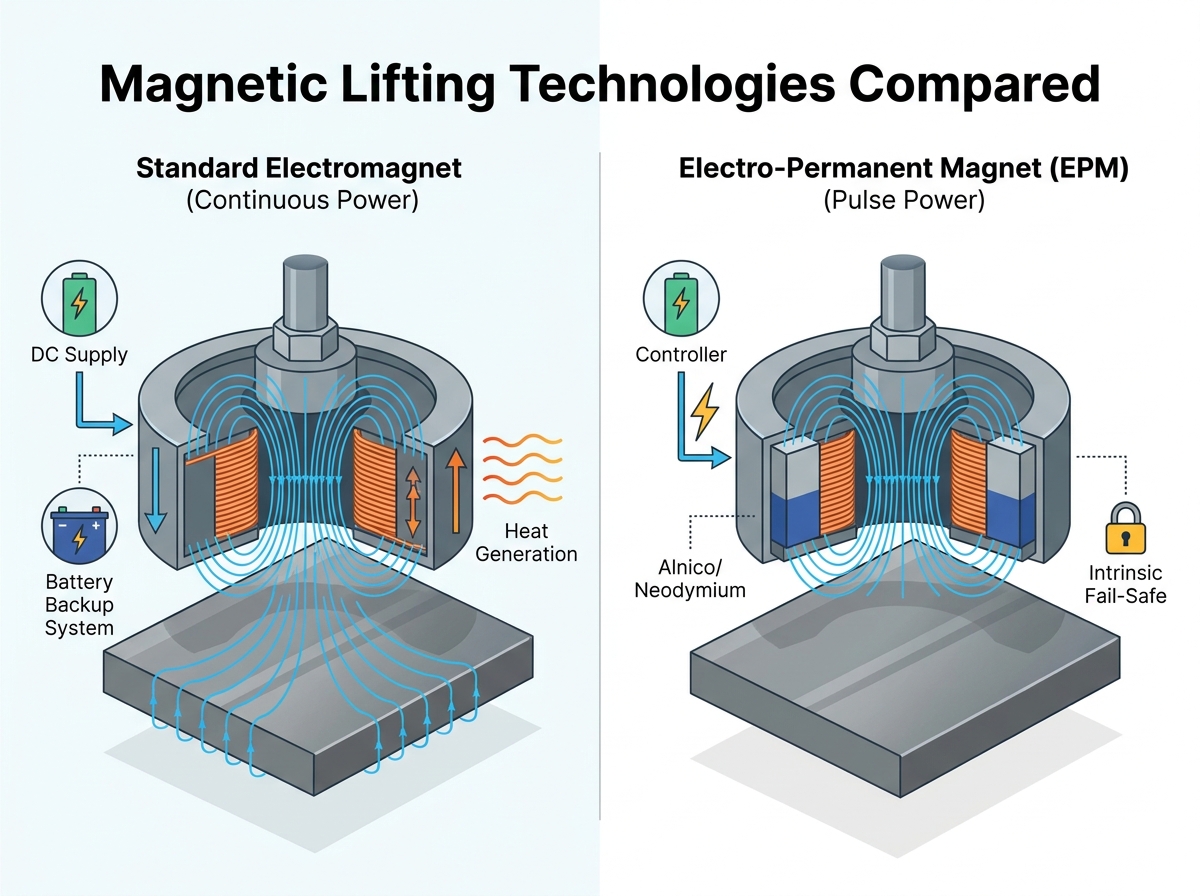

يمثل الاختيار بين النماذج الكهربائية القياسية والنماذج الكهربائية الدائمة (EPM) قرارًا هندسيًا حاسمًا. تقترب هاتان التقنيتان من عملية الرفع من نماذج ميكانيكية مختلفة تمامًا. سيساعدك فهم اختلافات الطاقة التشغيلية الخاصة بها على مطابقة المعدات مع المتطلبات المحددة لخط الإنتاج الخاص بك.
تتطلب الوحدة القياسية تيارًا كهربائيًا مستمرًا للحفاظ على ثباتها المغناطيسي. وطالما أن الحمل معلق في الهواء، يجب أن تتدفق الكهرباء عبر الملفات. تولد هذه العملية المستمرة حرارة كبيرة أثناء دورات العمل العالية. ومع تسخين ملفات النحاس أو الألومنيوم، تزداد مقاومتها الكهربائية. تؤدي المقاومة المتزايدة إلى انخفاض التيار، مما يقلل مؤقتًا من قدرة الرفع الإجمالية. يطلق المهندسون على هذه الظاهرة اسم التحلل الحراري. يجب على المشغلين مراقبة دورات العمل بعناية لمنع تراكم الحرارة المفرط.
وعلى العكس من ذلك، يعمل المغناطيس الكهربائي الدائم (EPM) باستخدام نبضات كهربائية قصيرة ومكثفة تدوم ميلي ثانية فقط. داخل EPM، ستجد مجموعتين من المغناطيس الدائم - عادةً ما تكون مزيجًا من النيوديميوم المستقر ومغناطيس النيكو القابل للتحويل. النبض الكهربائي ببساطة يعكس قطبية مغناطيس النيكو. عندما تتم محاذاة الأقطاب، يبرز المجال المغناطيسي للخارج داخل الحمل. عندما يعارضون، يبقى الحقل محصورًا بالكامل داخل الغلاف الفولاذي، مما يؤدي إلى تحرير الحمل. يتطلب EPM طاقة صفرية أثناء الرفع الفعلي. يبقى باردًا تمامًا، ويزيل التدهور الحراري تمامًا.
يؤثر اختلاف الطاقة هذا بشكل كبير على البروتوكولات الآمنة من الفشل. تتطلب المغناطيسات الكهربائية القياسية أنظمة احتياطية قوية للبطارية. في حالة انقطاع التيار الكهربائي عن المنشأة الرئيسية، يجب أن تتولى البطارية المسؤولية على الفور لمنع انخفاض الحمل بشكل كارثي. تمتلك EPMs سلامة ميكانيكية جوهرية. نظرًا لأنهم يعتمدون على مادة مغناطيسية دائمة أثناء الرفع، فإن انقطاع الطاقة التام ليس له أي تأثير على التعليق. يظل الحمل متصلاً بشكل آمن حتى تعود الطاقة ويقوم المشغل بإيقاف تشغيل الوحدة عمدًا.
ميزة | المغناطيس الكهربائي القياسي | المغناطيس الكهربائي الدائم (EPM) |
|---|---|---|
متطلبات الطاقة | القوة المستمرة أثناء الرفع | نبض ميلي ثانية فقط للتشغيل/الإيقاف |
توليد الحرارة | عالية (عرضة للتدهور الحراري) | لا شيء (يبقى باردًا أثناء الرفع المستمر) |
آلية الفشل الآمن | يتطلب أنظمة احتياطية للبطارية الخارجية | السلامة الجوهرية (تحمل الحمل أثناء انقطاع التيار الكهربائي) |
التطبيقات الأولية | فرز الخردة ومعالجة المواد السائبة | الأتمتة الدقيقة، ورعاية الآلة |
تقدم النماذج القياسية عمومًا حلاً أكثر فعالية من حيث التكلفة لفرز الخردة المستمر والقوي حيث تكون المواد سائبة وغير منتظمة. تتفوق EPMs في البيئات عالية الدقة. سوف تفضلها في رعاية ماكينات CNC، وطاولات القطع الآلية، والمواقف التي تتطلب تشغيلًا آمنًا للغاية ومنخفض الحرارة.
يمثل رفع كتلة مدمجة وكثيفة من الفولاذ تحديًا هندسيًا مباشرًا نسبيًا. ومع ذلك، فإن نقل المواد كبيرة الحجم يؤدي إلى ديناميكيات فيزيائية معقدة. عند التعامل مع الأحمال الشديدة، مثل لوحة فولاذية مرنة بطول 30 مترًا تستخدم في بناء السفن، فإن مغناطيسًا كبيرًا واحدًا سوف يفشل حتمًا. تتدلى الألواح الفولاذية الطويلة تحت ثقلها عند الأطراف غير المدعومة. يؤدي هذا التدلي إلى "تأثير تقشير" خطير. يعمل الفولاذ المثني كقضيب رفع، حيث يكسر الدائرة المغناطيسية تدريجيًا من الحواف إلى الداخل حتى ينفصل الحمل بالكامل.
لمنع انحراف المواد وتقشيرها، يستخدم المهندسون عوارض موزعة متعددة المغناطيس. يقوم شعاع الموزعة بتوزيع قوة الرفع عبر عدة وحدات مغناطيسية أصغر يتم وضعها بشكل استراتيجي على طول الحمولة. يحافظ هذا الإعداد على اللوحة الفولاذية صلبة وأفقية تمامًا. تعمل المغناطيسات المتزامنة كمصفوفة موحدة، لتوزيع الحمولة الضخمة بأمان.
يحدد التكامل الصحيح للرافعة والرافعة مدى سلاسة عمل النظام المغناطيسي الخاص بك داخل المنشأة الأكبر. عادةً ما يتحكم المشغلون في الأنظمة الكهربائية للمغناطيس الكهربائي للرفع مباشرة من مقصورة الرافعة الجسرية العلوية أو جهاز إرسال صندوق البطن اللاسلكي. بالنسبة للبيئات الآلية للغاية، يقوم المهندسون بدمج لوحة التحكم المغناطيسية مباشرة في وحدات التحكم المنطقية القابلة للبرمجة (PLCs) للأذرع الآلية. يسمح هذا التكامل لخط الإنتاج بتنشيط وإلغاء تنشيط وحدات الرفع تلقائيًا بناءً على ردود فعل المستشعر، مما يؤدي إلى إزالة المشغلين البشريين تمامًا من منطقة الخطر.
تلعب اعتبارات دورة العمل دورًا كبيرًا في تكامل الرافعة. يقوم المصنعون بتقييم المغناطيسات الكهربائية بناءً على الحد الأقصى لوقت التشغيل خلال نافذة مدتها 10 دقائق. على سبيل المثال، تعني دورة التشغيل بنسبة 50% أن المغناطيس يمكن أن يظل نشطًا لمدة 5 دقائق، تليها فترة تبريد إلزامية مدتها 5 دقائق. يتطلب التشغيل المستمر في خطوط الإنتاج الآلية المزدحمة مطابقة دورة العمل المقدرة للمعدات مع إنتاجية المنشأة. سيؤدي دفع مغناطيس دورة التشغيل بنسبة 50% ليعمل 80% من الوقت إلى ارتفاع درجة الحرارة الشديد. يؤدي ارتفاع درجة الحرارة إلى فقدان تدفق كارثي، مما يجعل المعدات غير آمنة وعرضة لانخفاض الأحمال بشكل غير متوقع.
ينطوي الرفع الصناعي بطبيعته على مخاطر هائلة. تنظر الهيئات التنظيمية إلى أجهزة الرفع المغناطيسية من خلال عدسة أمان صارمة. إن الأطر التي أنشأتها منظمات مثل HSE (المدير التنفيذي للصحة والسلامة) وإدارة السلامة والصحة المهنية (OSHA) تفرض بروتوكولات تشغيلية صارمة. يتضمن التوجيه الأكثر أهمية مناطق الهبوط. يجب على المشغلين تطهير المنطقة الموجودة أسفل مسار الرفع والمجاورة له فعليًا. لا ينبغي لأي فرد السير على الإطلاق تحت حمولة معلقة مغناطيسيًا، بغض النظر عن أنظمة الأمان الموجودة في مكانها. يعد فصل البشر عن منطقة الهبوط بمثابة الإستراتيجية النهائية لتخفيف المخاطر.
إن فهم حمل العمل الآمن (SWL) المنشور لمعداتك هو الخطوة الأولى فقط. يجب عليك خفض معدل هذه القدرة بشكل نشط بناءً على الحقائق البيئية القاسية. يتم اختبار المصنع في ظل ظروف مثالية باستخدام فولاذ سميك ومسطح ومنخفض الكربون مُشكَّل آليًا. من المحتمل أن تتعامل منشأتك مع مواد غير مثالية.
فجوات الهواء: أي مساحة غير مغناطيسية بين الوجه المغناطيسي والفولاذ تقلل بشكل كبير من قوة الإمساك. يؤدي الصدأ وقشور الطحن والطلاء الصناعي الثقيل والأنسجة السطحية غير المستوية إلى خلق فجوات هوائية صغيرة. حتى فجوة الهواء التي تبلغ 1 مم يمكن أن تقلل من الاختراق المغناطيسي بشكل كبير، مما يقلل من قدرة الرفع بنسبة تصل إلى 50%.
تركيب المواد: التدفق المغناطيسي يحب الفولاذ منخفض الكربون. إنها تحقق 100% من قدرتها المقدرة على هذه المواد. الفولاذ عالي السبائك والحديد الزهر والمواد التي تحتوي على نسبة عالية من النيكل تقاوم خطوط القوة المغناطيسية. غالبًا ما يتطلب رفع الحديد الزهر خفض قدرة المغناطيس بمقدار النصف تقريبًا.
حدود السُمك: تتطلب المجالات المغناطيسية مساحة مادية داخل المعدن لإكمال دائرتها. إذا حاولت رفع صفيحة معدنية رقيقة تقع تحت الحد الأدنى المحدد لسمك المغناطيس، فإن التدفق 'سوف ينزف' مباشرة عبر المادة. لا يمكن للمجال أن يشبع الفولاذ الرقيق بالكامل، مما يؤدي إلى ثبات ضعيف بشكل خطير.
ولمكافحة هذه المتغيرات، يقوم المصنعون ببناء عوامل السلامة مباشرة في المعدات. تتراوح عوامل السلامة الصناعية القياسية عادة من 2:1 إلى 3:1. ويعني حد التمزق بنسبة 3:1 أن المغناطيس الذي يمكنه رفع 2000 كجم يتطلب في الواقع 6000 كجم من القوة الغاشمة لفصله عن كتلة فولاذية مثالية. يجب ألا تتعامل أبدًا مع هذه الهوامش الهندسية على أنها قدرة تشغيلية. وهي موجودة فقط لاستيعاب المتغيرات غير المتوقعة المتمثلة في فجوات الهواء، والشوائب المادية البسيطة، والصدمات الديناميكية المفاجئة الناجمة عن حركات الرافعة.
يتطلب شراء نظام الرفع المغناطيسي المثالي إجراء تقييم منهجي لبيئة الإنتاج الفريدة لديك. يؤدي التخمين حتمًا إلى نقص خطير في التحديد أو إلى الإفراط في الهندسة. يجب عليك تحديد المعلمات الدقيقة لسير العمل الخاص بك قبل التحدث مع الشركة المصنعة.
ابدأ بالتوصيف الشامل للحمولة. أنت بحاجة إلى نقاط بيانات دقيقة لتقييم البائع. حدد الحد الأقصى للوزن المطلق الذي تنوي رفعه. وبنفس القدر من الأهمية، حدد الحد الأدنى لسمك المواد التي تتعامل معها، حيث أن الصفائح الرقيقة تملي تصميمات أعمدة محددة. قم بقياس الحد الأقصى لطول وعرض أحمالك لتحديد ما إذا كنت تحتاج إلى مغناطيس واحد أو عوارض موزعة متعددة الوحدات. وأخيرًا، قم بفهرسة درجات المواد المحددة التي تقوم بمعالجتها. سيؤدي مزيج من الفولاذ الكربوني والحديد الزهر إلى تغيير متطلبات المعدات الخاصة بك بشكل جذري.
بعد ذلك، قم بإجراء تقييم بيئي شامل لمساحة عملك. يتصرف المغناطيس بشكل مختلف اعتمادًا على البيئة المحيطة به. تؤثر درجات الحرارة المحيطة المرتفعة بشدة على قدرة الرفع. بمجرد أن يصل الفولاذ إلى درجة حرارة كوري، فإنه يفقد جميع خصائصه المغناطيسية. حتى الحرارة المرتفعة إلى حد ما تؤدي إلى تدهور كفاءة الملف الداخلي. إذا كنت تعمل في منشأة مسبك أو حدادة، فأنت بحاجة إلى نماذج متخصصة تتحمل درجات الحرارة العالية وتتميز بدروع حرارية وفئات عزل متقدمة. وتشكل الجسيمات المحمولة جوا تهديدا آخر. تنتج عمليات التعدين والخردة غبارًا كاشطًا يمكن أن يؤدي إلى تآكل أحذية العمود القياسية. وأخيرًا، قم بتقييم استقرار شبكة الطاقة لديك. سيؤدي انخفاض الجهد المتكرر إلى إضعاف الوحدات الكهربائية القياسية، مما يجعل EPM بديلاً أكثر أمانًا في المناطق التي لا يمكن الاعتماد عليها في الكهرباء.
إن المضي قدما يتطلب اتباع نهج منهجي. نحن نوصي بشدة بإجراء اختبار المواد في الموقع. أرسل عينات خردة من أحمالك الأكثر صعوبة إلى الشركة المصنعة لإجراء اختبارات التقطيع المادية. تشاور مباشرة مع الفرق الهندسية لتصميم مصفوفات شعاع موزعة مخصصة مصممة خصيصًا لأحمالك الطويلة أو الصعبة. تستغرق المواصفات الصحيحة وقتًا، ولكنها تضمن حل رفع يتوافق تمامًا مع متطلباتك الصناعية.
يمثل التحول الصناعي من المعدات الميكانيكية التقليدية إلى الرفع المغناطيسي المتقدم قفزة هائلة في الكفاءة التشغيلية. من خلال التخلص من السلاسل الثقيلة، والرافعات، والخطافات اليدوية، يمكن للمنشآت تسريع دورات معالجة المواد بشكل كبير مع تقليل إجهاد المشغل بشكل كبير. كما اكتشفنا، يعتمد المغناطيس الكهربي للرفع على فيزياء داخلية معقدة، مما يحول الطاقة الكهربائية إلى قوة قابضة مركزة قادرة على تحريك حمولات ضخمة.
ومع ذلك، يعتمد النشر الناجح بالكامل على مطابقة التقنية المحددة مع ملف تعريف المادة المحدد لديك. توفر المغناطيسات الكهربائية القياسية طاقة خام ومستمرة للتعامل مع المواد السائبة، بينما توفر المغناطيسات الكهربائية الدائمة أمانًا ودقة جوهريين للعمليات الآلية. يجب عليك أن تأخذ في الاعتبار باستمرار سمك المادة، وفجوات الهواء السطحية، والمخاطر البيئية الفريدة لمساحة العمل الخاصة بك للحفاظ على الامتثال الحقيقي للسلامة.
اتخذ الخطوة التالية في تحديث منشأتك. قم بتوثيق ملفات تعريف التحميل الدقيقة وظروف درجة الحرارة وقدرات الطاقة بعناية. استخدم هذه البيانات لبدء استشارة هندسية مؤهلة، مما يضمن اختيار نظام معالجة مغناطيسي يضمن السلامة والموثوقية وأعلى أداء صناعي.
ج: يقوم مغناطيس الرفع الكهربائي القياسي بإسقاط حمولته على الفور ما لم يكن مزودًا بنظام احتياطي متكامل للبطارية. توفر هذه النسخ الاحتياطية عادةً ما بين 15 إلى 20 دقيقة من طاقة الطوارئ لخفض المواد بأمان. وعلى العكس من ذلك، يتميز المغناطيس الكهربائي الدائم (EPM) بسلامة جوهرية من الفشل. يستخدم مادة مغناطيسية دائمة لحمل الحمولة ولا يتطلب أي كهرباء أثناء الرفع. لا يؤثر انقطاع التيار الكهربائي على EPMs.
ج: نعم، يمكنهم ذلك بالتأكيد. يقوم المهندسون بتخصيص أحذية عمود المغناطيس لتتناسب تمامًا مع محيط الحمولة. للتعامل مع الأنابيب أو الفولاذ الإنشائي أو المواد الملفوفة، يقوم المصنعون بتصميم مقاطع جانبية متخصصة على شكل حرف V أو أعمدة متدرجة. تعمل هذه الأشكال المخصصة على زيادة ملامسة السطح إلى الحد الأقصى، مما يزيل فجوات الهواء الخطيرة ويضمن قبضة مغناطيسية محكمة على العناصر غير المنتظمة.
ج: الحرارة العالية تؤدي إلى تدهور الأداء المغناطيسي بطريقتين. أولاً، تقترب المواد الساخنة من نقطة كوري، وتفقد فيزيائيًا خصائصها المغناطيسية الحديدية. ثانيًا، تزيد الحرارة من المقاومة الكهربائية داخل الملفات الداخلية للمغناطيس، مما يقلل بشكل مؤقت من قوة الرفع. تتطلب المسابك التي ترفع الكتل الساخنة مغناطيسات ذات درجة حرارة عالية مصممة خصيصًا وتتميز بألواح منحرفة حرارية وعزل راتينج داخلي عالي الجودة.
ج: هناك عدة عوامل تسبب هذه المشكلة. السبب الأكثر شيوعًا هو الفجوات الهوائية الناتجة عن الصدأ الكثيف أو قشور الطحن أو الأسطح غير المستوية. سمك المادة غير الكافي يسبب مشاكل أيضًا؛ إذا كان الفولاذ رقيقًا جدًا، فإن التدفق المغناطيسي ينزف بدلاً من الإمساك به. بالإضافة إلى ذلك، تحقق من جهد الإدخال الخاص بك. يؤدي انخفاض إمدادات الطاقة إلى تقليل التيار المتدفق عبر الملفات بشكل مباشر، مما يؤدي إلى إضعاف المجال المغناطيسي.
