كيف يعمل الرافعة المغناطيسية؟

يوفر الانتقال من الرافعات والسلاسل التقليدية إلى الرفع المغناطيسي مكاسب كبيرة في الكفاءة عبر الصناعات الثقيلة. لكن اعتماد هذه التكنولوجيا الحديثة يتطلب الثقة بقوة غير مرئية. يتردد العديد من المشغلين في البداية في الاعتماد كليًا على المجالات المغناطيسية غير المرئية للأحمال الثقيلة. غالبًا ما يؤدي سوء فهم كيفية عمل تقنية الرفع المغناطيسي إلى الإفراط في المواصفات، أو ممارسات السلامة السيئة، أو اختيار المعدات الخاطئة للمنشأة. قد تؤدي فرق العمليات إلى تعريض السلامة للخطر عن غير قصد من خلال تجاهل سمك المادة أو ظروف السطح. تخلق هذه الفجوة المعرفية مخاطر غير ضرورية على أرض المتجر.

نحن نهدف إلى سد الفجوة بين الفيزياء التقنية وواقع المشتريات. سوف تتعلم الميكانيكا الداخلية للرافع المغناطيسي للمساعدة في تقييم بروتوكولات السلامة وتقييم حالات استخدام تصنيع الفولاذ الهيكلي. يمكن لمديري العمليات استخدام هذه الرؤى لوضع قائمة مختصرة للمعدات المناسبة بثقة تامة.

الوجبات السريعة الرئيسية

• الآلية: تعمل الرافعات المغناطيسية الدائمة عبر دوار داخلي يدوي يقوم بمحاذاة المجالات المغناطيسية أو اختلالها - ولا تحتاج إلى كهرباء لحمل الحمل.

• الاختلافات التكنولوجية: إن فهم الفرق بين الأنظمة الدائمة والكهرومغناطيسية والكهربائية الدائمة يحدد احتياجات البنية التحتية للمنشأة ومخاطر انقطاع التيار الكهربائي.

• متغيرات الأداء: نادراً ما تكون قدرة الرافعة مطلقة؛ فهو يتقلب بشكل كبير بناءً على سمك المادة، وفجوات الهواء السطحية (الصدأ، والطلاء)، وتكوين السبائك.

• معايير السلامة: يلتزم الرافعات ذات السمعة الطيبة بعوامل أمان صارمة (على سبيل المثال، نسبة 3:1) وتوحيد أحمال العمل الآمنة (SWL) ضد أقصى قوة انفصال.

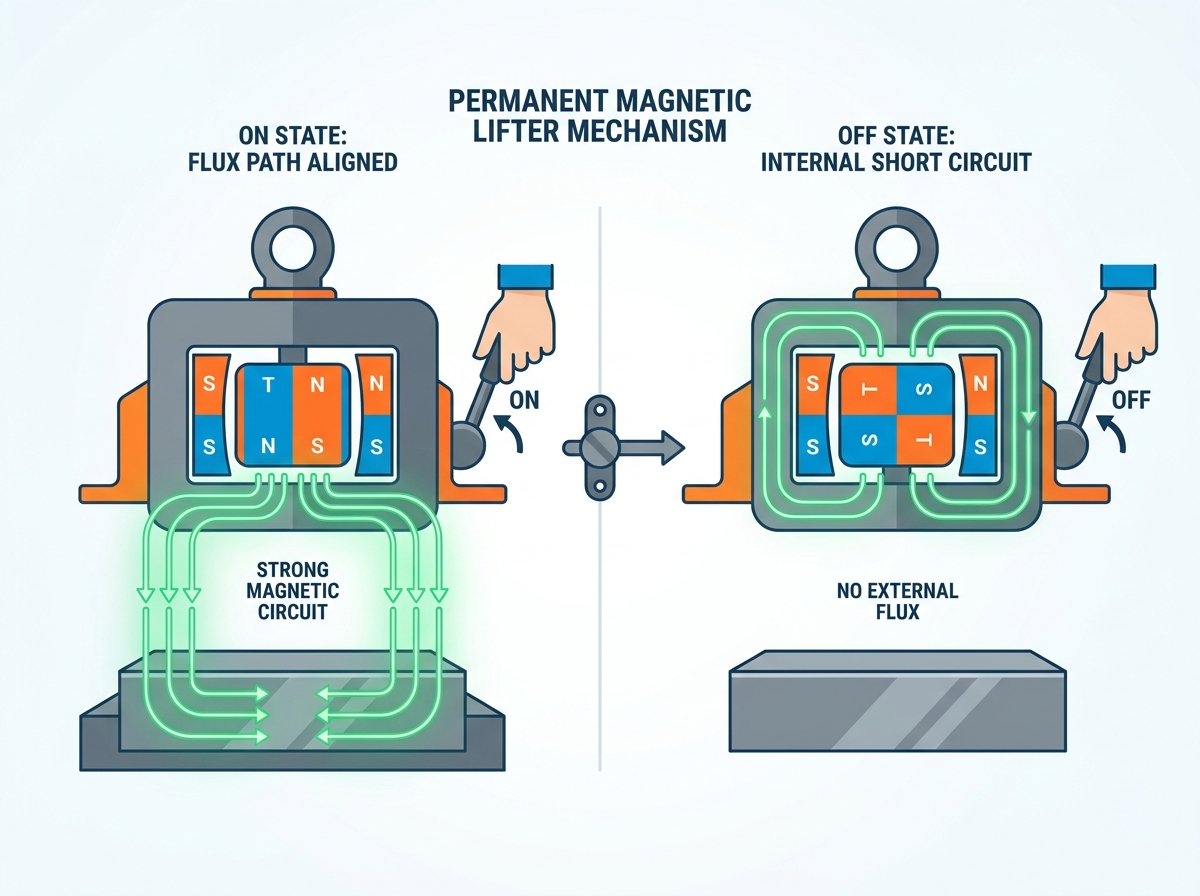

الآلية الأساسية: كيف يعمل الرافع المغناطيسي الدائم

لكي يثق المشغلون بشكل كامل في مغناطيس الرفع، يجب أن يفهموا تشريحه الداخلي. تستخدم معظم الوحدات اليدوية هيكلًا مزدوج المغناطيس. عادةً ما يقوم المصنعون ببناء هذه الأنظمة باستخدام مغناطيسات أرضية نادرة من النيوديميوم (NdFeB) عالية القوة. يقسم التصميم هذه المغناطيسات الداخلية إلى مكونين متميزين. يظل أحد المغناطيسات ثابتًا تمامًا. يطلق المهندسون على هذا اسم الجزء الثابت. يقع المغناطيس الثاني على محور مركزي دوار. نشير إلى هذا المكون المتحرك باسم الدوار. لا يتطلب هذا الترتيب الميكانيكي الذكي أي طاقة كهربائية خارجية.

عندما يقوم المشغل بتشغيل الجهاز، فإنه يبدأ حالة "التشغيل". يؤدي تدوير الرافعة الخارجية اليدوية إلى تدوير الدوار الداخلي. تعمل هذه الحركة على محاذاة القطبية المغناطيسية للدوار جنبًا إلى جنب مع الجزء الثابت. تخلق هذه المحاذاة دائرة مغناطيسية عالية التركيز. يسمي الخبراء هذا مسار التدفق. ينتقل التدفق المغناطيسي إلى الأسفل، تاركًا الجسم الحديدي للرافع، ويمر مباشرة عبر الحمل الفولاذي. يعمل التدفق بمثابة قفل غير مرئي، حيث يربط الفولاذ الثقيل بشكل آمن بالجهاز.

يؤدي عكس الذراع إلى تشغيل حالة "OFF". يؤدي سحب المقبض للخلف إلى تدوير المغناطيس الداخلي فعليًا مرة أخرى. يؤدي هذا الدوران إلى اختلال عمدًا في محاذاة أقطاب الجزء المتحرك والجزء الثابت. من خلال معارضة بعضها البعض، تخلق المغناطيسات دائرة كهربائية قصيرة داخلية. يتراجع المجال المغناطيسي بالكامل داخل الجسم الحديدي الصلب للرافع. لم يعد يصل إلى الفولاذ تحته. ونتيجة لذلك، يقوم الجهاز بتحرير الحمل بالكامل.

تضمن هذه البساطة الميكانيكية عامل موثوقية هائل. تعتمد قوة الرفع بشكل كامل على المحاذاة الجسدية الدائمة. لا يعتمد أبداً على تيار كهربائي مستمر. ولذلك، فإن الدائمة الرافعة المغناطيسية تمنع بطبيعتها قطرات الحمل الكارثية الناجمة عن انقطاع التيار الكهربائي المفاجئ في المنشأة.

فئات الحلول: اختيار تقنية الرفع المغناطيسي المناسبة

تختلف البيئات الصناعية بشكل كبير. لا يمكن لحل الرفع الواحد أن يلبي جميع متطلبات التشغيل. يجب على مديري المرافق الاختيار بين ثلاث فئات تكنولوجية متميزة. تقدم كل فئة آليات فريدة وتطبيقات مثالية وقيود محددة.

تمثل الرافعات المغناطيسية الدائمة الحل اليدوي الأكثر شيوعًا. إنهم يستخدمون آلية يتم تشغيلها بواسطة الرافعة ويتم تبديلها يدويًا. تعمل هذه الوحدات بشكل أفضل للتعامل مع الألواح الفولاذية القياسية وتحميل آلة CNC. إنها تتفوق في المناطق الخارجية النائية التي تفتقر إلى الوصول إلى الطاقة. ومع ذلك، فإن القيد الأساسي هو القرب التشغيلي. يجب أن يتمتع المشغل بإمكانية الوصول المادي المباشر إلى الجهاز لتعشيق ذراع القفل أو فك تعشيقه بأمان.

تعمل المغناطيسات الكهربائية وفقًا لمبدأ فيزيائي مختلف تمامًا. تعتمد آليتهم بالكامل على تيار كهربائي نشط. تمر الطاقة عبر سلك ملفوف بكثافة لتوليد مجال مغناطيسي قوي. تفضل ساحات الخردة ومصانع إعادة التدوير الثقيلة المغناطيسات الكهربائية للتعامل مع المواد السائبة غير المنتظمة. ولسوء الحظ، تحمل هذه التكنولوجيا ملف تعريف شديد المخاطر. يقوم المغناطيس الكهربائي بإسقاط حمولته المعلقة على الفور في حالة انقطاع طاقة الشبكة. وبسبب هذا الخلل القاتل، يجب على المنشآت تثبيت أنظمة احتياطية للبطاريات إلزامية وشديدة التنظيم.

توفر المغناطيسات الكهربائية الدائمة نهجًا هجينًا. تستخدم هذه الآلية نبضة كهربائية قصيرة لعكس قطبية المغناطيس الداخلي. يقوم النبض بتأمين المجال المغناطيسي بشكل دائم إما في وضع التشغيل أو الإيقاف. يحدد متخصصو تكامل الأتمتة هذه الوحدات لتصنيع الفولاذ الهيكلي. إنها تتكامل بسلاسة مع الرافعات العلوية التي يتم التحكم فيها عن بعد. وتنبع قيمتها التجارية الهائلة من طبيعتها المزدوجة. فهي تجمع بين الأمان الكامل الآمن من الأعطال للمغناطيس الدائم إلى جانب إمكانية الأتمتة السريعة للمغناطيسات الكهربائية القياسية.

مخطط مقارنة تقنيات الرفع المغناطيسي

ترجمة الميكانيكا إلى ممارسة: معايير التقييم الحاسمة

لا تضمن سعة المغناطيس المُعلن عنها الأداء في العالم الحقيقي. يجب عليك حساب العديد من المتغيرات المادية. يؤدي تجاهل هذه المعايير حتمًا إلى حسابات خاطئة خطيرة للحمل. يقوم المهندسون بتقييم أربعة عوامل بيئية محددة قبل الموافقة على المصعد.

1. تأثير فجوة الهواء: نادرًا ما تظل الأسطح الفولاذية ناعمة تمامًا في البيئات الصناعية. تُحدث ظروف السطح 'فجوات هوائية' بين وجه المغناطيس والمعدن. يعمل الطلاء السميك وقشور الطحن والصدأ والغبار والأنسجة غير المستوية كحواجز مادية. هذه الحواجز تعطل التدفق المغناطيسي بعنف. حتى وجود فجوة هوائية بمقدار ملليمتر واحد تقلل بشكل كبير من قدرة الرفع الفعلية لمعداتك.

2. سمك المادة: يتطلب المجال المغناطيسي حجمًا كافيًا من المواد للانتقال عبره. إذا كانت اللوحة الفولاذية رقيقة جدًا، فإن التدفق 'يتسرب' بسهولة مباشرة عبر الجزء السفلي من اللوحة. يمنع هذا التسرب الدائرة المغناطيسية من التعشيق الكامل. وبالتالي، تضعف القبضة المغناطيسية بشكل كبير، مما يزيد من فرص السقوط المفاجئ.

3. تركيب المواد: يقوم المصنعون بتقييم قدرات الرفع القياسية خصيصًا للفولاذ منخفض الكربون. تمتلك السبائك المختلفة نفاذية مغناطيسية مختلفة إلى حد كبير. الفولاذ عالي الكربون والحديد الزهر والسبائك المتخصصة تقاوم التدفق المغناطيسي. يجب على مديري المرافق تقليل قدرة الرافعة بقوة عند التعامل مع هذه المواد المحددة للحفاظ على معايير السلامة.

4. خطر التقشير: يمثل التعامل مع صفائح الفولاذ الطويلة والمرنة تحديات فيزيائية فريدة من نوعها. عند رفعها من المركز، تتدلى الصفائح الرقيقة بشكل طبيعي عند الأطراف. يؤدي هذا الإجراء المترهل إلى انحناء المعدن فعليًا وتقشيره بعيدًا عن وجه المغناطيس المسطح. ولمنع تأثير التقشير هذا، يجب أن تستخدم العمليات عوارض موزعة. تنشر عوارض الموزعة عدة رافعات أصغر حجمًا بالتساوي على طول المادة المرنة.

السلامة التشغيلية والامتثال وتخفيف المخاطر

تعتمد المعالجة الآمنة للمواد على معايير صارمة. تحظر اللوائح الصناعية تشغيل مغناطيسات الرفع بالقرب من نقاط الانهيار المطلقة. إن فهم عوامل السلامة وتنفيذها يضمن الأمن التشغيلي اليومي.

يقوم المهندسون بحساب عوامل الأمان لاستيعاب القوى الديناميكية غير المتوقعة. تفرض منظمات مثل ASME (على وجه التحديد المعيار B30.20) وOSHA هوامش أمان صارمة. تلتزم معظم الشركات المصنعة ذات السمعة الطيبة بنسبة أمان 3:1. تتطلب بعض البيئات المحددة هوامش 2:1 أو حتى 4:1. بموجب نسبة 3:1، يجب أن يتطلب الرافعة المقدرة بحمولة عمل آمنة (SWL) تبلغ 1000 رطل 3000 رطل من قوة السحب الفعلية للانفصال في ظل ظروف معملية مثالية. يمتص هذا المخزن المؤقت الضخم أحمال الصدمات الناتجة عن حركات الرافعة المفاجئة.

يجب أن يشارك المشغلون بنشاط في تخفيف المخاطر من خلال اختبار ما قبل الرفع المتسق. إن اتباع القواعد الإجرائية الصارمة يمنع وقوع حوادث مأساوية في المتجر.

• قم بإجراء اختبار التحويم قبل مسح الحمولة للنقل. ارفع المادة بضع بوصات فقط عن الأرض. توقف مؤقتًا وتحقق بصريًا من أن التثبيت المغناطيسي يظل ثابتًا.

• تأكد من بقاء الحمل متمركزًا بشكل مثالي. يجب عليك محاذاة الجهاز مباشرة فوق مركز ثقل المادة بالضبط لمنع الميل الخطير.

• لا تقف أبدًا تحت حمولة معلقة مغناطيسيًا. استخدم دائمًا الشعارات لتوجيه المادة من مسافة آمنة.

• لا ترفع المواد التي تتجاوز إرشادات نسبة السمك إلى الوزن المنشورة في دليل الشركة المصنعة الخاص بك.

تلعب قيود الصيانة الروتينية أيضًا دورًا كبيرًا في الامتثال. في حين أن المغناطيس الدائم يفتقر إلى الإلكترونيات الحساسة، إلا أنه لا يزال يستخدم الأجزاء الميكانيكية المتحركة. يتحمل الذراع اليدوي ودبوس القفل الداخلي آلاف الدورات. يجب على المشغلين فحص هذه المكونات يوميًا. علاوة على ذلك، تتطلب حالة وجه الاتصال المغناطيسي السفلي عمليات فحص موثقة منتظمة. تؤدي الحفر أو الخدوش العميقة أو الحطام المدمج على هذا الوجه إلى إنشاء فجوات هوائية صناعية، مما يؤدي إلى تدمير حدود أحمال العمل الآمنة.

حالة العمل: لماذا الترقية إلى الرافعات المغناطيسية في تصنيع الصلب؟

يؤدي اعتماد تكنولوجيا الرفع المتقدمة إلى تحويل اقتصاديات التصنيع بالكامل. أساليب التزوير التقليدية تستنزف موارد العمل بشكل فعال. يوفر التحول إلى عالي الجودة رافع مغناطيسي مزايا فورية وقابلة للقياس عبر أرضية الإنتاج بأكملها.

تشهد كفاءة سير العمل التحسن الأكثر دراماتيكية. تتطلب الأساليب التقليدية من الفرق ربط سلاسل ثقيلة أو حبال صناعية تحت ألواح فولاذية حادة الحواف. تتطلب هذه العملية كتل حشو مرهقة وقضبان نقب. تقضي التكنولوجيا المغناطيسية تمامًا على هذا الصراع الجسدي الذي يستغرق وقتًا طويلاً. يتحول وقت الإعداد على الفور من عدة دقائق إلى مجرد ثوانٍ.

وتمثل الحماية المادية نصراً مالياً كبيراً آخر. تعتمد المشابك الميكانيكية على الاحتكاك القوي لتأمين الأحمال الثقيلة. يعضون بعمق في المعدن. غالبًا ما تقوم الرافعات بثني الحواف الهشة للصفائح الرقيقة. تمنع التكنولوجيا المغناطيسية تلف هذه الحافة تمامًا. إنه يزيل الخدش العميق الذي يسببه عادةً معدات التزوير الكاشطة، مما يحافظ على الجودة الجمالية لمخزونك.

يتبع ذلك تحسين المساحة بشكل طبيعي. تسمح المغناطيسات بالرفع الحقيقي من أعلى إلى أسفل. لم تعد بحاجة إلى ترك ممرات واسعة بين أكوام الفولاذ. يمكن للمشغلين تكديس الألواح الفولاذية الثقيلة بشكل أقرب إلى بعضها البعض على أرضية المنشأة. يصبح الخلوص الجانبي لإدخال الرافعة غير ضروري على الإطلاق. يؤدي هذا إلى استعادة كميات هائلة من لقطات مربع المستودعات القابلة للاستخدام.

يبرر منطق عائد الاستثمار بقوة النفقات الرأسمالية الأولية. يجب على قادة المنشأة مقارنة التكلفة الأولية للرافعات الصناعية مباشرة مقابل ساعات العمل اليومية المخفضة. احسب الدقائق المحفوظة في كل عملية رفع على مدار السنة المالية. اجمع بين تكاليف العمالة الموفرة هذه والانخفاض الكبير في نفايات الأضرار المادية. وتدفع المعدات تكاليفها بشكل روتيني خلال الأرباع القليلة الأولى من التنفيذ.

منطق القائمة المختصرة: الخطوات التالية للمشتريات

يتطلب اختيار معدات الرفع المناسبة اتباع نهج هندسي منهجي. يجب أن تنظر فرق المشتريات إلى مواصفات الكتالوج الأساسية. يجب عليك مواءمة القدرات المطلقة للمعدات مع أقسى الحقائق في منشأتك.

أولاً، حدد بوضوح الحدود التشغيلية الخاصة بك. قم بتوثيق المواد الأنحف والأثقل والأطول التي تتعامل معها منشأتك يوميًا. لاحظ أسوأ ظروف السطح الموجودة في المخزون الخاص بك. يجب عليك أن تبني مواصفات الرافع الخاص بك بالكامل على هذه السيناريوهات الأسوأ. لا تقم مطلقًا بقياس حجم معداتك بناءً على ظروف معملية مثالية للفولاذ النظيف.

بعد ذلك، اطلب وثائق اختبار صارمة من الموردين المحتملين. يحتوي السوق الصناعي على عدد لا يحصى من الحيوانات المستنسخة الرخيصة التي لم يتم التحقق منها. فقط الموردين الموجودين في القائمة المختصرة الذين يقدمون شهادات اختبار فردية. يجب أن تثبت هذه المستندات أن قوة الانفصال الخاصة بالوحدة المحددة تلبي بشكل فعال عامل الأمان المعلن عنه. اطلب إمكانية التتبع لكل وحدة متسلسلة تخطط لشرائها.

يجب عليك أيضًا تقييم احتياجات عامل الشكل عن كثب. تحديد الملامح الهندسية الدقيقة للمخزون الخاص بك. إذا كنت تتعامل مع ألواح فولاذية قياسية، فأنت بحاجة إلى رافعات تقليدية ذات وجه مسطح. ومع ذلك، إذا كانت منشأتك تعالج الأنابيب المستديرة والقضبان الصلبة والمخزون الأسطواني، فإن الوجوه المسطحة تدعو إلى كارثة. يجب عليك شراء رافعات قاعدة على شكل حرف V (منشوري) مصممة خصيصًا لحمل الأسطح المنحنية.

تتضمن خطوتك التالية الأكثر قابلية للتنفيذ إجراء تدقيق شامل في الموقع. قم بالسير على الأرض وحدد اختناقات الرفع الحالية. قم بتوثيق الأماكن التي تؤدي فيها السلاسل إلى إبطاء أوقات التحميل باستخدام الحاسب الآلي. وأخيرًا، استشر أحد المتخصصين المعتمدين في مجال التجهيز. سوف يساعدونك على مطابقة الرافعة المغناطيسية بشكل مثالي مع البنية التحتية للرافعة العلوية ودورات العمل الخاصة بك.

خاتمة

يتلاعب الرافعة المغناطيسية ببراعة بالفيزياء الأساسية لإحداث ثورة في التعامل مع المواد الثقيلة. لقد اكتشفنا كيفية محاذاة الدوارات الداخلية للتدفق المغناطيسي، مما يلغي الحاجة إلى الطاقة الكهربائية في النماذج الدائمة. ومع ذلك، فإن نجاحها في العالم الحقيقي يعتمد كليًا على تعليم المشغل. يجب أن تفهم بعمق حدودها فيما يتعلق بفجوات الهواء السطحية، وسمك المادة، ونفاذية السبائك لمنع وقوع الحوادث.

تعامل مع مغناطيس الرفع ليس فقط كأداة يدوية بسيطة، بل كنظام مصمم بشكل كبير. يتطلب الأمر مطابقة تامة لملفات تعريف التحميل الفريدة لمنشأتك. من خلال احترام عوامل السلامة الصارمة وتنفيذ اختبارات التحويم الإلزامية، يمكن لفرق العمليات تحسين الإنتاجية والسلامة الأرضية بشكل كبير.

اتخذ إجراءً اليوم لتحديث بروتوكولات التزوير الخاصة بك. قم بتنزيل قائمة مرجعية متخصصة لتقييم تصنيف الحمل لتدقيق مخزونك الحالي. وبدلاً من ذلك، اتصل بفريق هندسة مبيعات معتمد لمراجعة التطبيق الخاص بالموقع من أجل ترقية البنية التحتية للرفع لديك بثقة.

التعليمات

س: هل يفقد الرافعة المغناطيسية الدائمة قوتها مع مرور الوقت؟

ج: لا. تحتفظ مغناطيسات النيوديميوم بمجالاتها المغناطيسية المكثفة إلى أجل غير مسمى في ظل ظروف التشغيل العادية. إنهم يفقدون قوتهم فقط إذا تعرضوا لحرارة شديدة تتجاوز درجة حرارة كوري المحددة أو إذا تعرضوا لصدمة جسدية شديدة تؤدي إلى إتلاف البنية البلورية الداخلية.

س: هل يمكنني استخدام رافع مغناطيسي على الفولاذ الساخن؟

ج: قياسي
